菲爾特板式換熱器介紹：

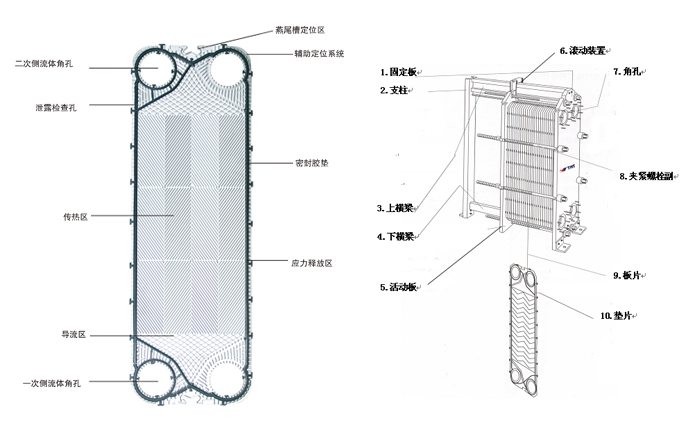

板式換熱器是由框架、傳熱板片組及夾緊螺栓等主要部件組成。
框架包括一個固定壓緊板和一個活動壓緊板，由上導桿與下導桿支承，在另端有一支柱。兩種介質經固定(或活動)壓緊板上法蘭孔流入由波紋板片組成的各自通道，熱交換后介質再由固定(或活動)壓緊板上的法蘭孔流出。同定壓緊板、活動壓緊板、支柱及導桿均為低碳鋼。考慮到用戶的多種使用要求，框架設計有多種型式，主要有雙支撐框架式和常用的落地式等。
傳熱板片是板式換熱器的核心部件之一。波紋板片通過壓制成型，合理的波紋設計增加了板片有效傳熱面積，使流體順波紋通過時形成湍流，強化了傳熱過程。在波紋板片的密封槽上裝有密封墊片，密封墊片設計成雙道密封結構，并且有信號孔。密封墊片可根據不同的流體和操作溫度選用不同的膠種。
菲爾特板式換熱器的主要規格：
FEA FED FET BR系列
連接尺寸: DN32－DN500
設計最大流量: 4500m3/h
最大熱負荷: 60MW
對數平均溫差: 0.5~1.0℃
板片厚度： 0.5、0.6、0.7mm
最大設計壓力: 3.5MPa
應用領域：鋼鐵、發電、有色金屬、油脂、化工、船舶、暖通、制冷、制藥、乳液、啤酒、飲料、集中供熱等
膠墊材料: NBR、HNBR、EPDM、HEPDM、VITON
板片材料: 不銹鋼AISI304、316、316L、鈦、哈氏合金、鎳和鉬
| 產品型號 | 接管口徑 | 波紋深度 | 高度 | 寬度 | 縱向孔距 | 橫向孔距 | 單片換熱面積 |
| FED0.11 | 50 | 3.6 | 750 | 320 | 565 | 152 | 0.11 |
| FED.15 | 65-80 | 3.6 | 899 | 330 | 526 | 193 | 0.15 |
| FED0.25 | 80 | 3.6 | 1080 | 420 | 840 | 190 | 0.25 |
| FED0.36 | 100、125 | 3.6 | 1300 | 520 | 1000 | 210 | 0.36 |
| FED0.5 | 200 | 3.6 | 1470 | 720 | 878 | 340 | 0.5 |
| FED0.65 | 200 | 3.6 | 1750 | 720 | 1020 | 292 | 0.65 |
| FED0.85 | 200 | 3.6 | 2120 | 725 | 1478 | 340 | 0.85 |
| FED1.45 | 200 | 3.6 | 2388 | 1174 | 1446 | 596 | 1.45 |
| FET03 | 32 | 2.5 | 470 | 180 | 357 | 60 | 0.03 |
| FET06M | 50 | 3 | 920 | 320 | 640 | 140 | 0.14 |
| FET10M | 100 | 4 | 1069 | 719 | 223 | 140 | 0.22 |
| FET15M | 150 | 4 | 1815 | 610 | 1294 | 298 | 0.62 |
| FET20B | 200 | 2 | 2098 | 750 | 1479 | 353 | 0.9 |
| FET0.5 | 150 | 3.6 | 1455 | 610 | 1020 | 292 | 0.5 |
板片材質和用途介紹：
| 材質 | 應用 |
| 不銹鋼SUS304 SUS316L | 凈水、河川水、食物油、礦物油 |
| 工業純鈦及鈦鈀合金Ti tanium and Pal ladium | 海水、鹽水、鹽化物 |
| 哈氏合金Hadtelloy Alloy | 濃硫酸、鹽酸、磷酸 |
| 鎳Nickel | 高溫高濃度苛性鈉 |
密封墊片材質和使用工況介紹：
| 材質 | 應用 | 工作溫度 |
| 丁腈橡膠NBR | 水、海水、礦物油、鹽水 | -15—130℃ |
| 高溫橡膠BNBR | 高溫礦物油、高溫水 | 15—140℃ |
| 三元乙丙EPDM | 熱水、水蒸氣、酸、堿 | -25—150℃ |
| 氟橡膠 Viton／Fluorine Rubber | 強酸、強堿、礦物油、潤滑脂和燃油等 | 5—200℃ |
| 氯丁橡膠NEOPRENE | 酸、堿、礦物油、低分子量脂烴 | 35—130℃ |
| 硅橡膠Silicon Rubber | 高溫和某些腐蝕性介質 | 65—200℃ |
應用領域：
(1)蒸汽冷凝使用：專為真空條件下的蒸汽冷凝而設計。該系列產品的應用范圍包括：生物乙醇、糖和小型發電站。
(2)暖通空調：因其高效的換熱效果，而廣泛用于暖通空調領域。已達到與AHRI認證同樣的技術標準，因此能確保最佳性能。
(3)升膜板式蒸發器量系列：主要運用于煉糖、甜味劑、生物乙醇和腐蝕劑的蒸發系統內。同樣也可以作為熱虹吸管再煮鍋使用。
(4)食品安全應用：適用于乳制品、食品、飲料和其它衛生應用。
(5)工業系列：適用于船舶、電力、化工、油脂冷卻升溫等各種類型的工業作業。
板式換熱器生產廠家介紹：
江蘇菲爾特?fù)Q熱設備制造有限公司位于風景秀麗，經濟發達的長江三角洲——泰州靖江市，是專業生產可拆式板式換熱器（PHE）、換熱器密封墊（PHE GASKET）、換熱器板片(PHE PLATE)并提供板式換熱器維護服務（PHE MAINTENANCE）的專業換熱器企業。在全國設有多個標準化庫存中心，服務和銷售網點。
